Guide d'installation
Retrouvez dans ce document les différentes étapes pour installer votre Vitre
Les étapes d'installation
1. Monter le pied
2. Fixer l'écran sur le pied
3. Régler la barre de son
4. Fixer la barre de son
5. Ajouter le Kit la Vitre
Juste en dessous, le rendu final et toutes les informations
👇👇👇
Le Bundle

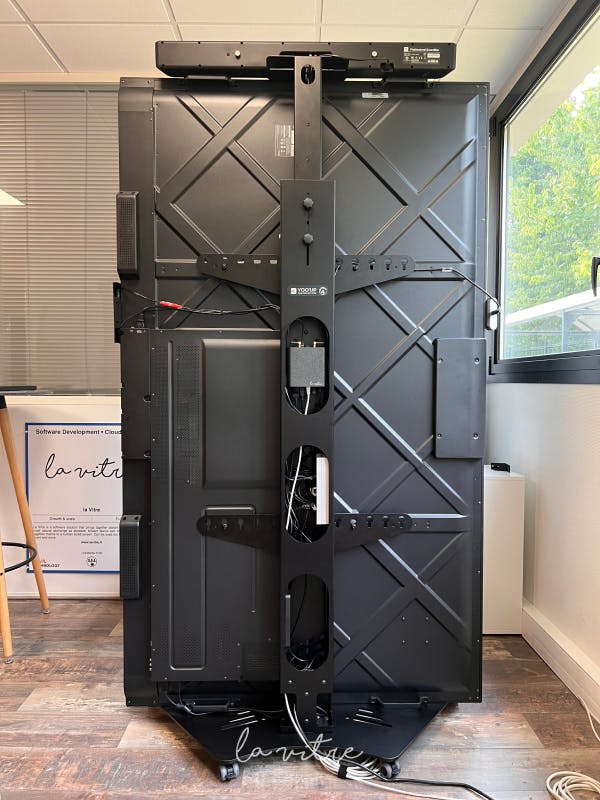

Vue de l'arrière
Vous pouvez voir la position des différents éléments :
- MiniPC sur plaque VESA
- Les câbles
- La barre de son

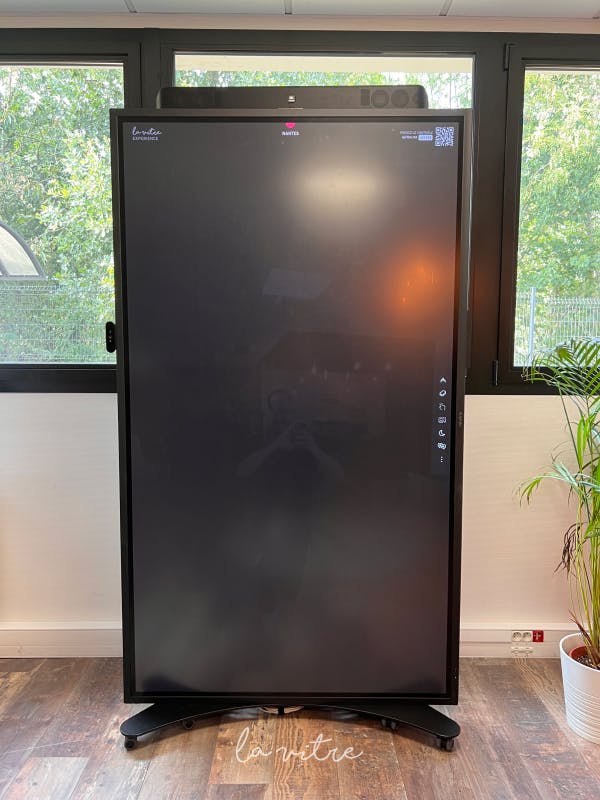

Vue de face
Votre Bundle la Vitre,
monté et prêt à être utilisé 🎉

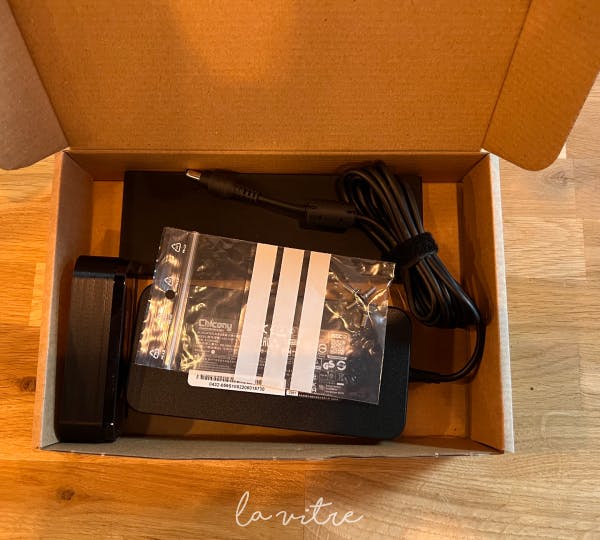

Contenu du Kit la Vitre
MiniPC
Caméra, Micro
Étape 2 Fixation de l'écran au support TV

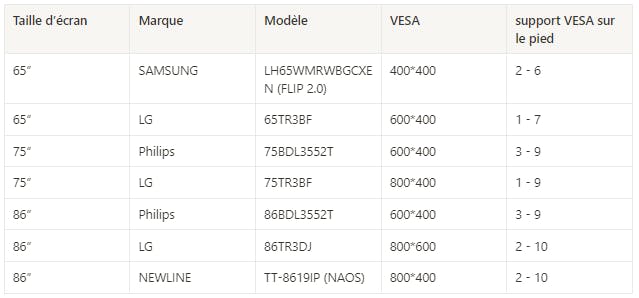

La hauteur des supports VESA dépend du modèle d'écran.
Étape 3 et 4 La barre de son

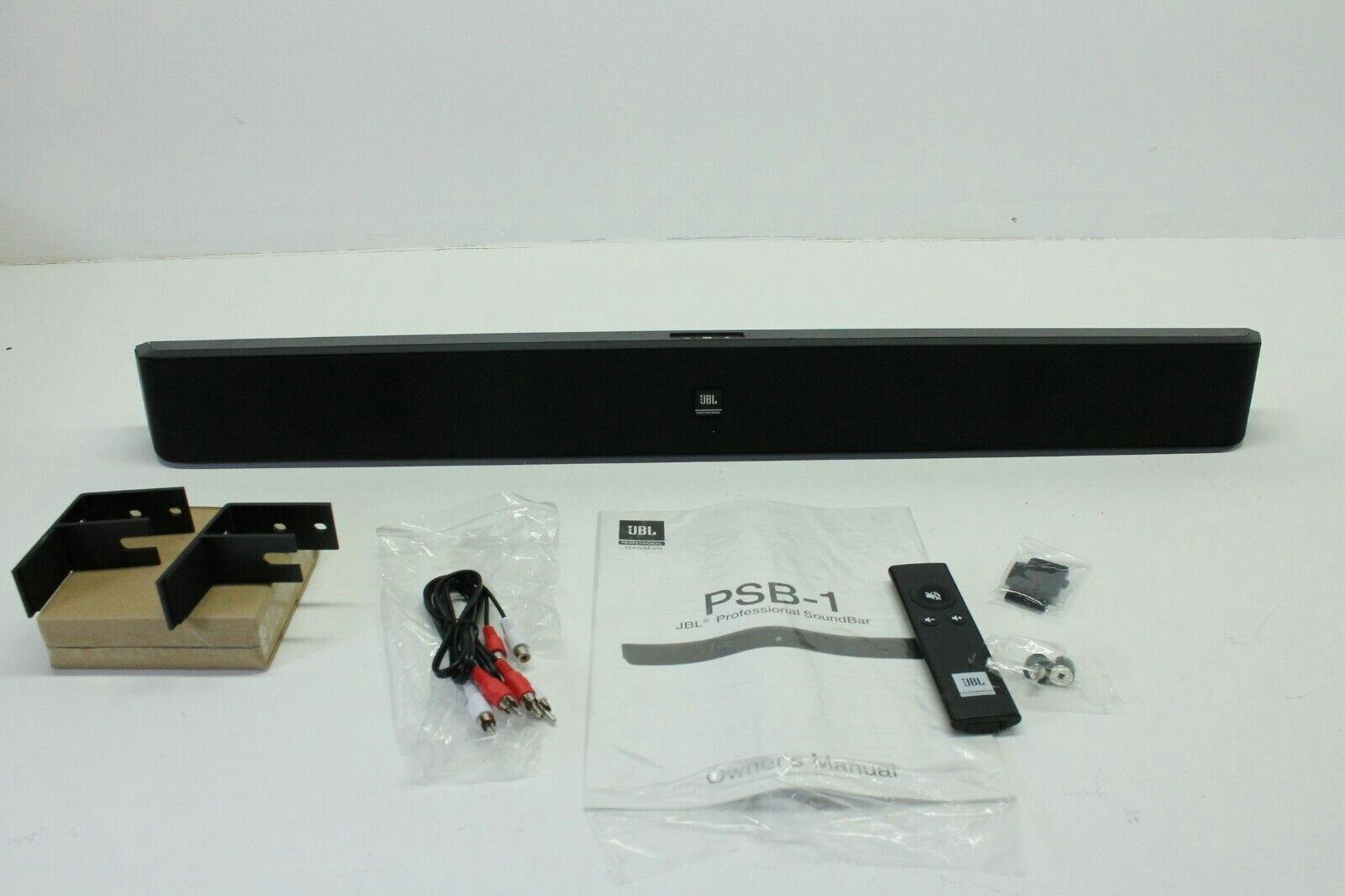

La barre de son est livrée avec son alimentation, un câble audio, deux supports de montage, deux couvercles en plastique et une télécommande.

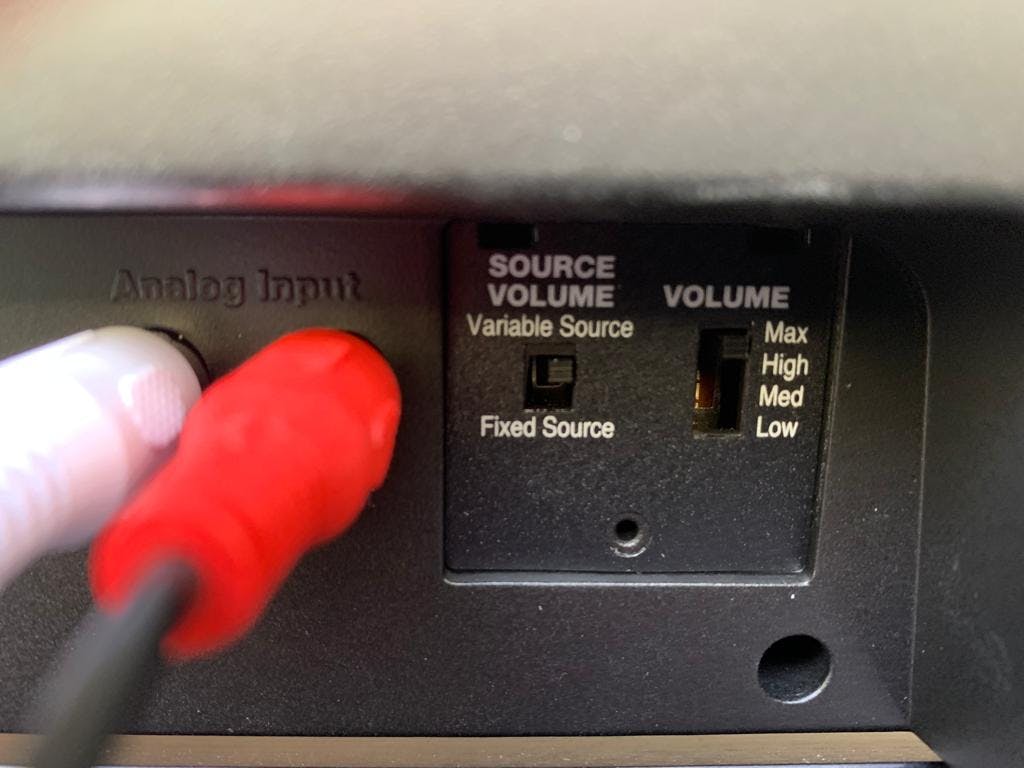

Vous devez régler les commutateurs sur Source variable et Volume maximal, puis fermer le couvercle à l'aide des vis fournies.
Sur le dessus de la barre de son, vous devez cacher les boutons avec le couvercle fourni.

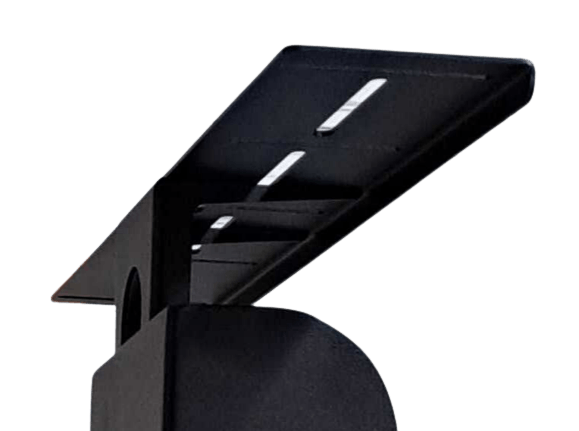

Installez ensuite la barre de son sur son support métallique grâce aux supports de montage fournis dans le carton puis l'installer sur le support TV.
Une fois les étapes 1 à 4 sont terminées
Maintenant il reste à venir fixer et brancher les éléments du Kit la Vitre.
Le MiniPC vient se fixer dans la colonne du pied, grâce à sa plaque VESA.
Puis la Caméra et le Micro de part et d'autre de l'écran, grâce aux stickers métal.

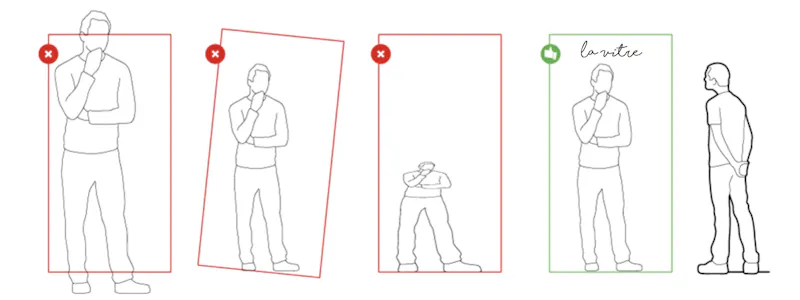

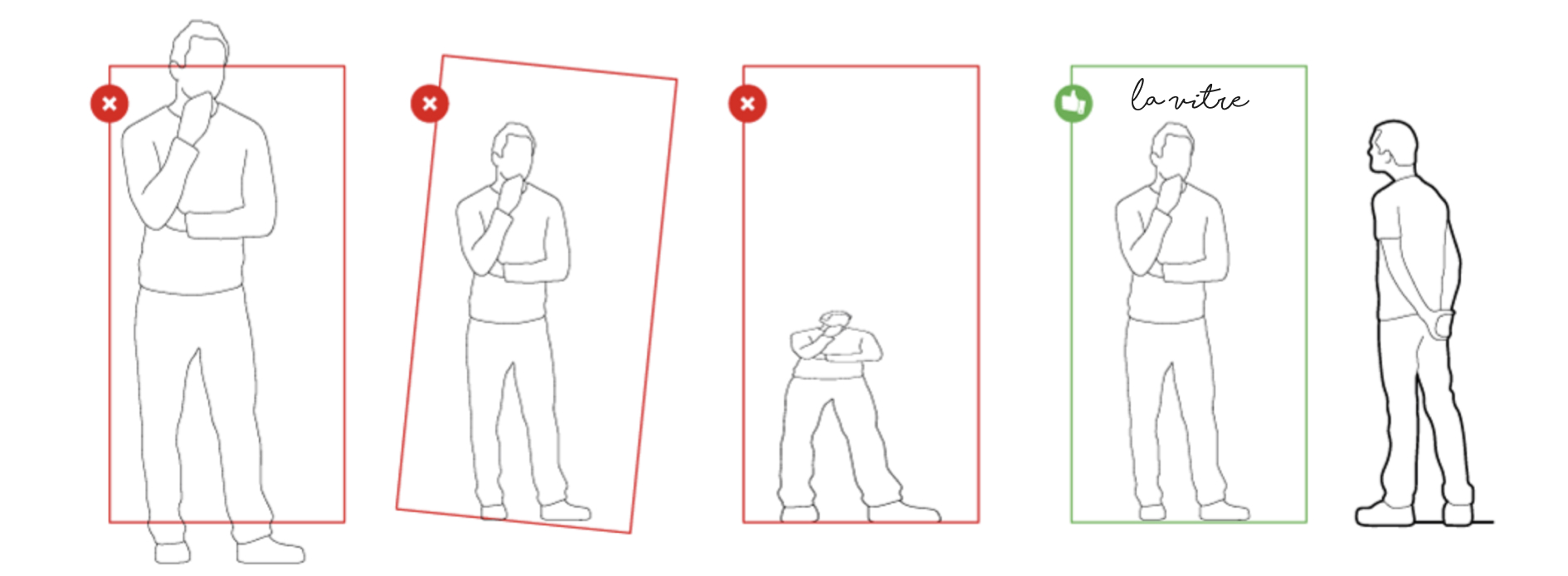

La règle est simple 😊
•••

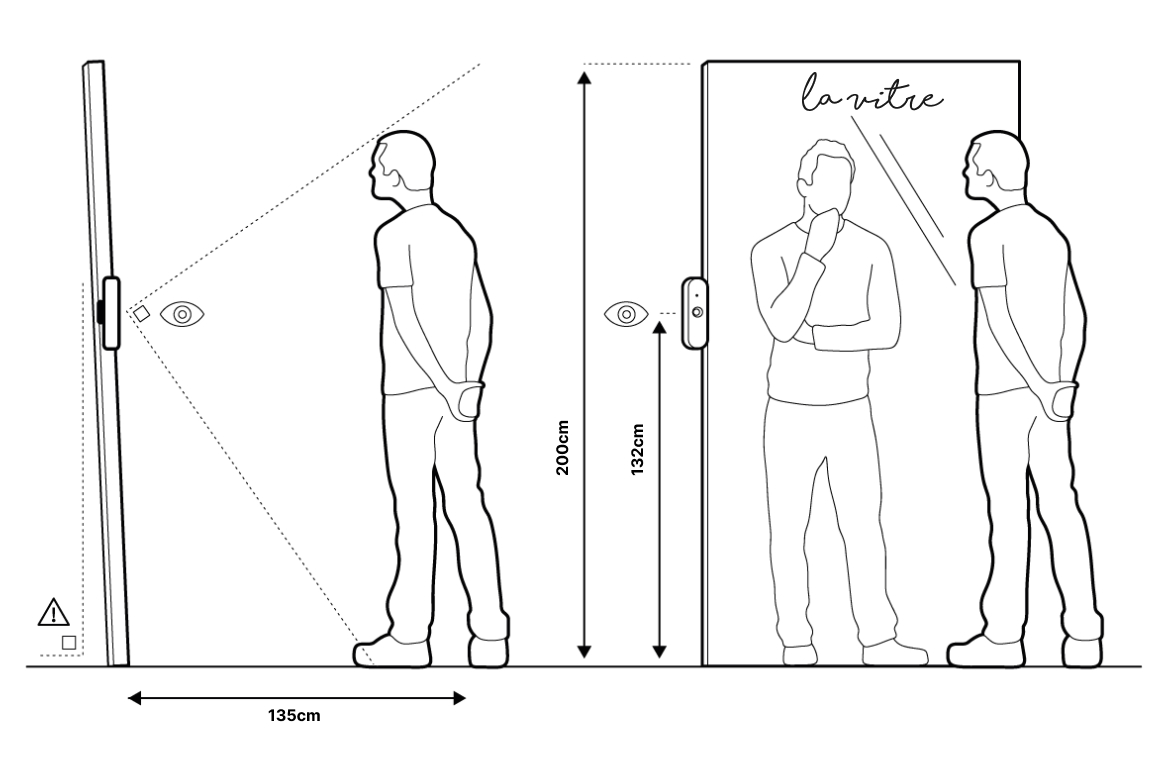

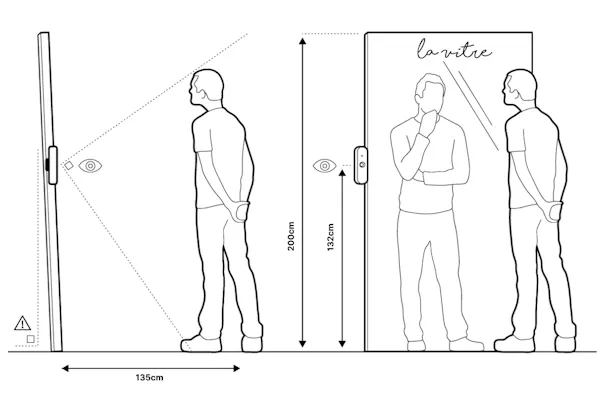

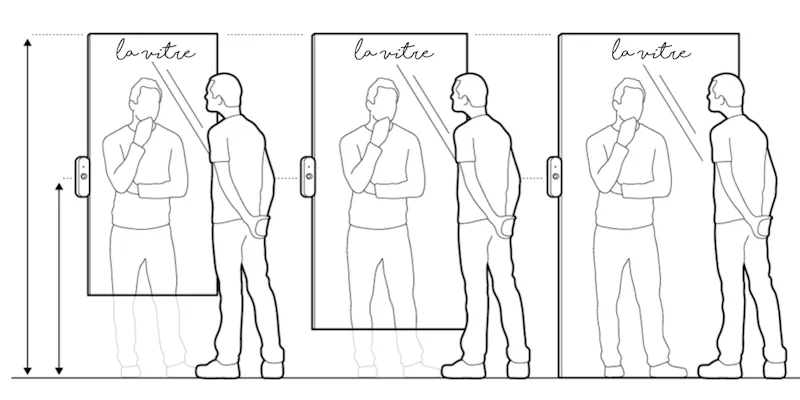

132cm du sol
•••
Caméra à gauche
•••
Micro à droite
👇👇👇
La Caméra
Fixer le sticker métal sur le côté gauche de l'écran
Le centre à 132cm du sol
Au ras du bord de l'écran

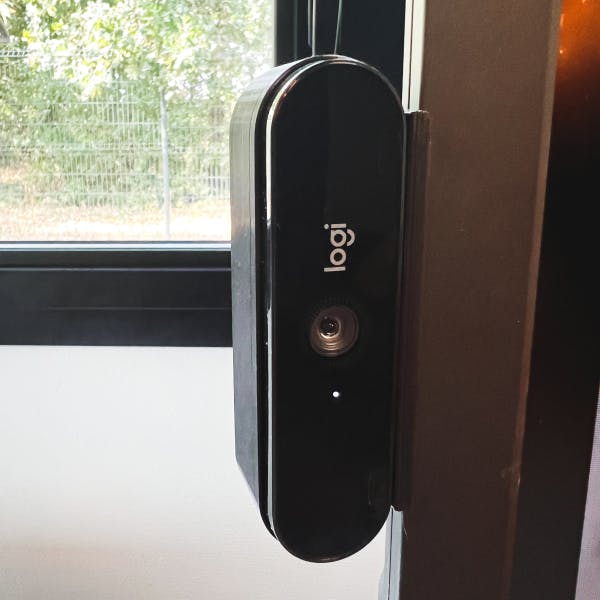

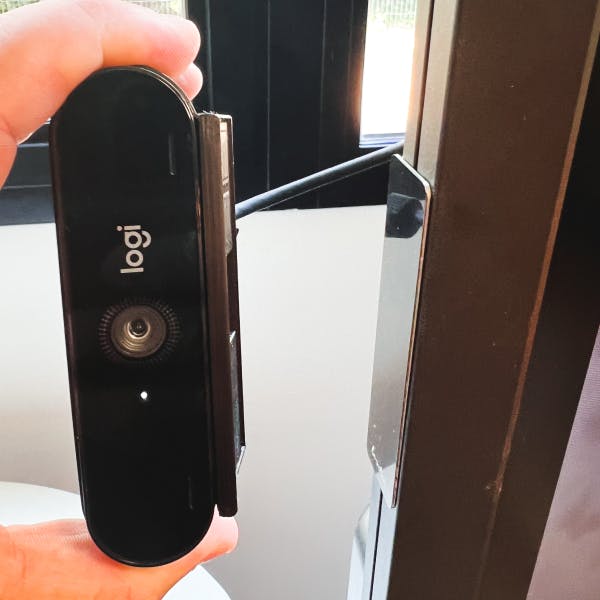

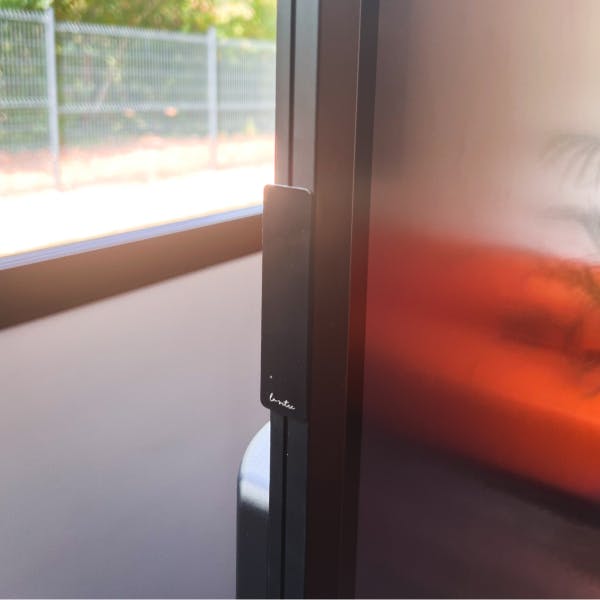

Grâce à son boitier, la Caméra vient s'aimanter
Et voilà !
Le Micro
Fixer le sticker métal sur le côté droit de l'écran
Le centre à 132cm du sol

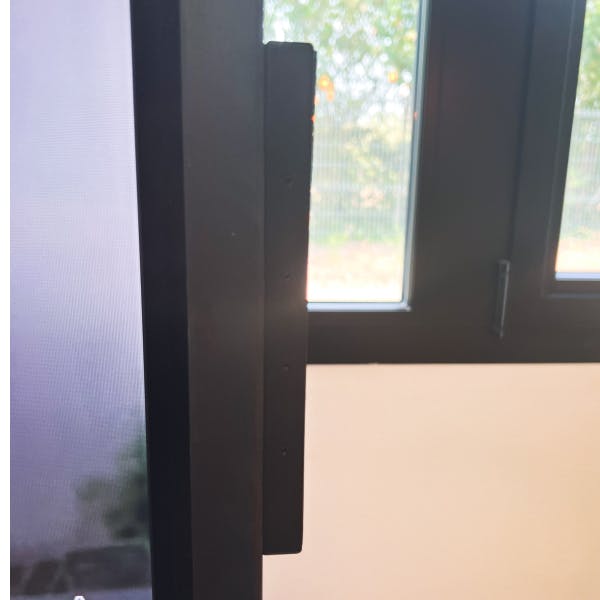

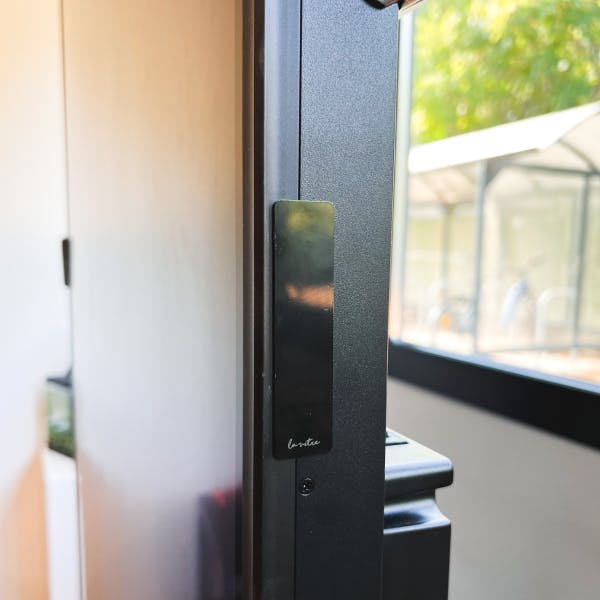

Grâce à son boitier, le Micro vient s'aimanter

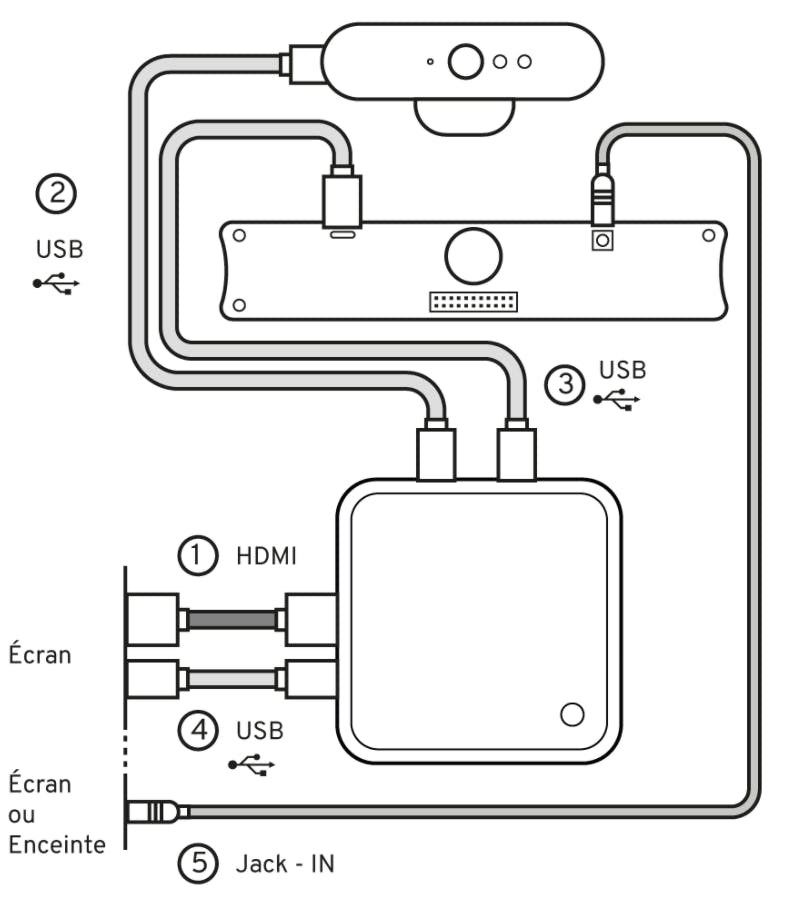

Les branchements
1 - Connecter l’écran au MiniPC (Câble HDMI)
2- Connecter la Caméra au MiniPC (Câble USB-C / USB-C)
3- Connecter le Micro au MiniPC (Câble USB-C / USB)
4- Connecter le “Touch Out” de l’écran au MiniPC (Câble USB / USB-A)
5- Connecter le Micro à l’enceinte ou ampli (Câble audio 3.5mm)
Tout est bon ?
Alors maintenant vous pouvez allumer l'écran et le MiniPC,
Connecter l'ordinateur à votre réseau, puis saisir votre clé d'activation.
Et c'est parti 🎉
